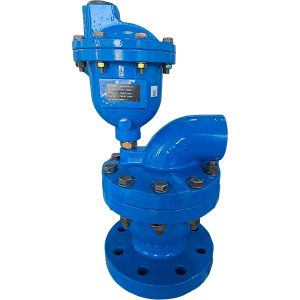

Válvula de aire tripleacción

DG-70

La válvula trifuncional dinámica DG-70 es una ventosa única en su género, que funciona sin flotador y se basa en el principio del diafragma plegable y desplegable. Su estructura exclusiva le permite purgar aire del sistema de conducción de agua de forma controlada y gradual, para evitar así el cierre prematuro y los golpes de ariete locales. En caso de darse las condiciones para un golpe de ariete negativo (sub presión), la válvula reacciona rápidamente introduciendo un gran volumen de aire en el sistema para impedir este fenómeno y por consiguiente todos los golpes de ariete a lo largo de la tubería. El componente de aire y vacío de la ventosa dinámica permanece normalmente cerrado mientras la tubería no está en funcionamiento, lo cual impide el acceso de impurezas e insectos al sistema de conducción de agua.

Aplicaciones

• Instalaciones recomendadas:
  • En sistemas de conducción de agua con tuberías de 8” de diámetro o más.
  • En sistemas de conducción de agua con tuberías de cualquier diámetro, con declives de más del 2% o 3%.

Características principales

• Presiones de trabajo: 0.2 – 10 bar
• Presión de prueba: 16 bar
• Máxima temperatura de trabajo: 60º C
• Máxima temperatura momentánea de trabajo: 90º C
• Cuerpo de la válvula y componentes internos de materiales compuestos resistentes a la corrosión
• Evita el golpe de cierre y atenúa las ondas de presión en la válvula de aire y en la tubería.
• Impide la penetración de partículas y contaminantes en el sistema.
• Liviana y pequeña, puede instalarse fácilmente; operación sencilla y fiable.
• Conexión incorporada a la salida para el drenaje de excedentes de agua.
• Cierre suave y gradual sin relación con el caudal.
• Cierre extremadamente silencioso.
• El componente de purga automática libera grandes volúmenes de aire sin obstruirse.
