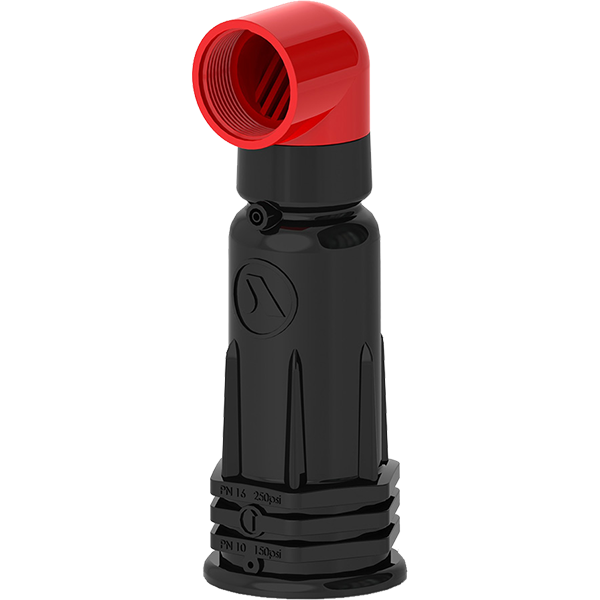

Válvula de aire tripleacción

Para altos caudales

D-043

En la válvula ventosa trifuncional para altos caudales de la serie D-43 se combinan las características de una ventosa automática con las de una válvula de aire y vacío. El componente de purga de aire está diseñado para liberar automáticamente a la atmósfera las pequeñas bolsas de aire que se van acumulando a lo largo de la tubería cuando el sistema está lleno y presurizado. El componente de aire y vacío ha sido diseñado para descargar o admitir automáticamente grandes volúmenes de aire, durante el llenado o el vaciado de la tubería. Esta ventosa se abrirá para aliviar las presiones negativas siempre que se produzca una separación de la columna de agua.

Aplicaciones

• Estaciones de bombeo: después de la bomba y de la válvula de retención (cheque).
• Aguas abajo y aguas arriba de las llaves de cierre.
• Después de las bombas de pozos profundos.
• En largos segmentos de tuberías en declive constante.
• En puntos elevados a lo largo de la línea y en relación con la pendiente hidráulica.
• Al final de las líneas.
• Antes de los contadores (medidores).
• En filtros.

Características principales

• Presiones de trabajo: 0.1 – 10 bar
• Presión de prueba: 1.5 veces la presión máxima de trabajo de la válvula.
• Máxima temperatura de trabajo: 60º C
• Máxima temperatura momentánea de trabajo: 90º C
• La operación fiable reduce los incidentes de golpes de ariete.
• El diseño dinámico facilita la descarga de aire con alta capacidad y evita el cierre prematuro.
• Peso ligero, pequeño tamaño, estructura sencilla y fiable.
• El cuerpo exclusivo de una sola pieza reduce los riesgos de fugas y de actos de vandalismo.
• La salida de descarga permite conectar un tubo de ventilación.
• Todas las piezas de operación se fabrican con materiales especialmente seleccionados y resistentes a la corrosión.
• Mínimo periodo de inactividad para el mantenimiento:
  • Todas las piezas de operación están consolidadas en un cartucho reemplazable.
• El gran tamaño del orificio de purga automática en relación con el tamaño del cuerpo de la válvula:
  • Permite descargar grandes caudales de aire.
  • Reduce el riesgo de obstrucciones por partículas e impurezas.
  • Permite el uso de la goma desplegable de cierre hermético, menos sensible a las diferencias de presión que las juntas de flotador directas.
